电路是《生存战争》最有辨识度的系统之一：导线附着在方块表面，信号可以携带多级电压，复杂元件能够进行 4-bit 运算、计数、存储与转换。

电压不是只有开和关

基础机关可以把电压简单理解为“有信号/无信号”，但进阶电路会使用 0–15 的电压值表示一个十六进制数字。四条二进制信息可以压缩在一条信号中，这也是数码显示、存储器和复杂控制器的基础。

实际电压范围是 0 至 1.5V，以 0.1V 为一级，共 16 个离散值。数字元件通常把低于 0.8V 的输入视为低电平，把 0.8V 及以上视为高电平；常用数字信号是 0V 和 1.5V。模拟元件、显示器和转换器则会区分全部 16 个值。

编辑电路时，元件上的蓝点通常表示输入，红点表示输出；点的数量也会提示连接能力。安装朝向会改变端口位置，因此“看起来碰到了导线”并不代表连接正确。

从一个输入和一个输出开始

新手应先完成最小回路：

[电源或开关] → [方块表面的导线] → [灯或其他输出元件]

搭建时依次检查：

1. 导线是否位于正确的方块表面；
2. 输入、输出端朝向是否正确；
3. 相邻线路是否发生意外连接；
4. 元件接受的是持续、瞬时还是多级电压；
5. 故障是否能在最小回路中复现。

常见元件类别

类别	作用	示例用途
输入	读取玩家或环境状态	按钮、开关、压力、光照等触发
传输	把电压送往其他方块面	墙面、地面或转角布线
逻辑	按条件加工输入	与、或、非及真值表逻辑
时序	延迟、计数或产生周期	自动门延时、灯光序列
存储与转换	保存数值或转换信号形式	数码显示、复杂控制系统
输出	让电压产生实际效果	灯、活塞、声音或机关

具体名称、端口方向与合成方式请在当前版本 Recipaedia 中确认。

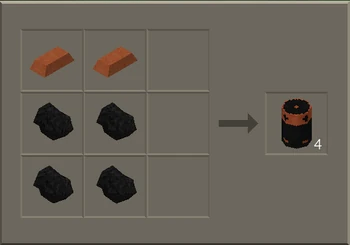

历史配方图：电池是稳定电源示例；材料、数量以当前 Recipaedia 为准。

历史配方图：LED 是观察输出的基础元件，旧截图不替代当前配方索引。

更新频率、延迟与穿线

原版电路按固定步进处理信号，常见电气元件的处理精度可达到 0.01 秒（100Hz）。延迟门可用于消抖、排序和定时，原版帮助给出的可配置范围最高约 2.55 秒。若要更长周期，可串联延迟或使用计数器，但联机环境还要考虑服务器卡顿和区块卸载。

旧社区《电路教程》强调了两个仍值得保留的排错观念：电路元件按离散更新步骤同步计算，输出反映的是此前收到的输入；需要明确先后顺序时，应使用延迟元件，而不是依赖摆放顺序。彩色导线可以隔离不同颜色的线路，未染色导线则可能把相邻颜色连接起来。具体延迟和连接规则仍应在当前版本用最小回路验证。

多数元件依附在方块表面。某些方块允许导线从墙体一侧穿到另一侧，适合隐藏布线，却会增加排错难度。大型装置最好按输入、逻辑、时序和输出分层，并用颜色或告示牌标记线路。

两个最小实验

按钮控制门

先把按钮输出连接到门的控制端，观察短脉冲期间门的动作；若需要按一次保持开门、再按一次关闭，应在中间加入锁存或切换元件。

开关控制灯

确认灯的输入面后连接开关，再加入光线传感器，比较手动输入与环境输入。这能一次练习方向、持续信号和输入合并。

学习路线

1. 用一个开关控制一盏灯；
2. 学会沿不同方块表面布线；
3. 用两个输入搭建基础逻辑判断；
4. 尝试延迟与循环信号；
5. 理解 0–15 电压后，再制作显示、计数和存储装置。

分段排错

复杂电路失效时，从输出端向输入端逐段测量或替换。不要一次性改动整条线路，否则很难判断是方向、连接还是电压值出错。

下一步可阅读逻辑门、时序与十六进制信号。家具可以作为电路的多状态外观输出，参阅家具系统。全部电气类方块可在电气元件图鉴中按名称和数据值查询。
